Замена термопасты на процессоре ноутбука: правильная инструкция

Для чего нужна термопаста и когда ее менять

Термопаста играет важную роль в системе охлаждения ноутбука. Она является своего рода «посредником» между процессором/видеокартой и радиатором системы охлаждения. Цель термопасты – заполнить микроскопические неровности на поверхностях этих компонентов, обеспечивая более эффективный теплоотвод.

Семён Некрасов

Специалист в области ремонта бытовой техники

Стаж работы: более 15 лет

Внимание! Без термопасты между процессором/видеокартой и радиатором образуется воздушная прослойка, которая значительно снижает теплопроводность.

Основная функция термопасты – улучшение теплопередачи. Обладая высокой теплопроводностью, она эффективно передает тепло от горячего процессора или видеокарты к радиатору системы охлаждения.

Признаки высохшей термопасты

Со временем термопаста теряет свои свойства, высыхает и становится менее эффективной. Это может привести к перегреву компонентов ноутбука. Вот основные признаки, указывающие на необходимость замены термопасты:

Как часто нужно проводить замену

Рекомендации по частоте замены термопасты могут варьироваться, но обычно ее следует менять раз в 1-2 года, если вы активно используете ноутбук для ресурсоемких задач, таких как игры или работа с графикой. Если ноутбук используется в основном для офисных задач и веб-серфинга, замену можно производить реже – раз в 2-3 года.

Факторы, влияющие на частоту замены:

• Интенсивность использования ноутбука. Чем выше нагрузка на процессор и видеокарту, тем быстрее термопаста теряет свои свойства.
• Качество термопасты. Дешевая термопаста обычно высыхает быстрее, чем качественная.
• Условия эксплуатации. Высокая температура окружающей среды может ускорить высыхание термопасты.

Если вы заметили какие-либо из перечисленных выше признаков, рекомендуется как можно скорее заменить термопасту, чтобы избежать серьезных повреждений компонентов ноутбука.

Совет мастера:

Совет мастера: Не используйте термопасту, проводящую ток (часто на основе серебра или меди). Если она вытечет за пределы кристалла, это может вызвать короткое замыкание. Для ноутбуков идеально подходят качественные диэлектрические пасты (например, Arctic MX-4).

Семён Некрасов

Выбор термопасты: какая лучше для ноутбука?

Выбор подходящей термопасты для ноутбука – важный шаг для обеспечения эффективного охлаждения. Необходимо учитывать несколько факторов: теплопроводность, вязкость и репутация производителя.

Рейтинг популярных марок

Какая термопаста лучше? Мы составили рейтинг популярных марок:

1. Arctic

Плюсы: отличное соотношение цены и качества, высокая теплопроводность, простота нанесения, долговечность.

Популярные модели: Arctic MX-4, Arctic MX-5.

Особенности: Arctic MX-4 – один из лучших вариантов для большинства пользователей, обеспечивающий отличную производительность по доступной цене. Arctic MX-5 – модель с улучшенной теплопроводностью.

2. Noctua

Плюсы: высочайшее качество, превосходная теплопроводность, долговечность, удобный аппликатор.

Популярные модели: Noctua NT-H1, Noctua NT-H2.

Особенности: Noctua NT-H1 и NT-H2 – премиальные термопасты, обеспечивающие исключительную производительность. NT-H2 –улучшенная версия с еще более высокой теплопроводностью.

3. Thermal Grizzly

Плюсы: высокая теплопроводность.

Популярные модели: Thermal Grizzly Kryonaut, Thermal Grizzly Conductonaut.

Особенности: Thermal Grizzly Kryonaut – одна из самых эффективных термопаст на рынке, но и одна из самых дорогих. Thermal Grizzly Conductonaut – это жидкий металл, обладающий невероятной теплопроводностью, но требует предельной осторожности при использовании, так как может вызвать короткое замыкание при попадании на электронику.

Внимание! Thermal Grizzly Conductonaut используется только в специализированных системах охлаждения и только опытными пользователями.

Теплопроводность и вязкость

Теплопроводность (Вт/мК). Этот параметр указывает на способность термопасты проводить тепло. Чем выше значение теплопроводности, тем эффективнее термопаста будет отводить тепло от процессора/видеокарты. Для ноутбуков рекомендуется выбирать термопасту с теплопроводностью не ниже 6 Вт/мК. Оптимальным значением считается 8-12 Вт/мК. Жидкие металлы имеют теплопроводность выше 40 Вт/мК, но требуют осторожного применения.

Вязкость. Определяет консистенцию термопасты. Слишком жидкая термопаста может растекаться и попадать на другие компоненты, а слишком густая – сложно наносится и неравномерно распределяется. Для ноутбуков лучше выбирать термопасту средней вязкости, которую легко наносить и которая хорошо заполняет все неровности между процессором/видеокартой и радиатором.

При выборе термопасты для ноутбука ориентируйтесь на свой бюджет и требования к системе охлаждения.

Подготовка к работе: инструменты и материалы

Термопаста, салфетки, спирт, отвертки

Для успешной замены термопасты на ноутбуке необходимо подготовить следующие инструменты и материалы:

Внимание! Убедитесь, что у вас есть отвертки тех размеров, которые соответствуют винтам вашего ноутбука.

Совет мастера:

Совет мастера: При сборке системы охлаждения закручивайте винты радиатора крест-накрест и в несколько заходов, по половине оборота каждый. Это обеспечит равномерное прилегание и распределение термопасты, исключив перекосы.

Семён Некрасов

Антистатический браслет

Использование антистатического браслета настоятельно рекомендуется, особенно если вы не имеете опыта работы с электроникой. Статическое электричество может повредить чувствительные компоненты ноутбука, такие как процессор или видеокарта. Подключите браслет к заземленному объекту, например, к металлической части корпуса компьютера или к заземленной розетке. Это позволит безопасно отводить статическое электричество от вашего тела.

Разборка ноутбука и демонтаж системы охлаждения

Мы подготовили детальное руководство по разборке ноутбука, а также демонтажу системы охлаждения.

Как добраться до процессора и видеокарты

Доступ к процессору и видеокарте требует разборки ноутбука. Это не очень сложный процесс, но если вы не уверены в своих силах, лучше обратиться к специалисту.

Порядок действий:

1. Выключите ноутбук и отсоедините его от сети. Это очень важно для предотвращения повреждения компонентов.
2. Снимите заднюю крышку. Обычно она крепится винтами. Открутите все винты, которые есть на корпусе ноутбука. Действуйте аккуратно, чтобы не сорвать резьбу.

Внимание! Некоторые винты могут быть спрятаны под резиновыми ножками или наклейками.

3. Аккуратно подденьте пластиковой лопаткой или медиатором край крышки. Начните с одной точки и постепенно двигайтесь по периметру, осторожно отщелкивая защелки. Будьте аккуратны, так как крышка может быть прикреплена шлейфами к материнской плате (например, шлейф аккумулятора).

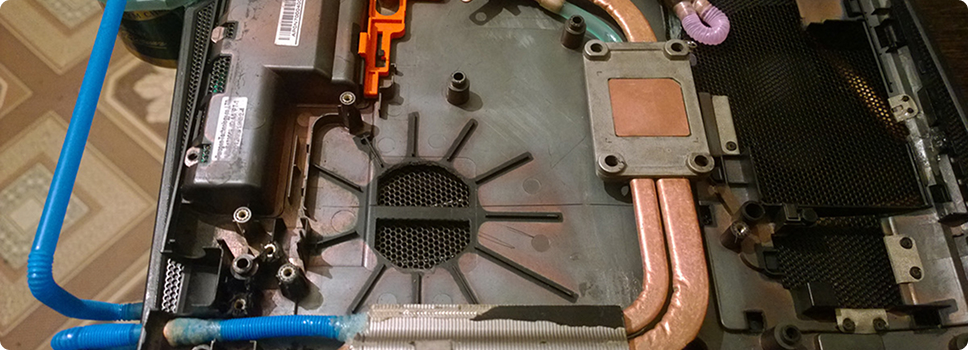

4. Осмотрите внутренности ноутбука. Обычно система охлаждения (кулер и радиатор) находится непосредственно над процессором.
5. Найдите процессор и видеокарту. Они могут быть помечены. Обратите внимание на их расположение и на то, как крепятся кулер с радиатором.

Как аккуратно открутить винты кулера

Винты кулера обычно небольшого размера. Они крепят радиатор к материнской плате вокруг процессора и видеокарты. Часто винты могут иметь нумерацию. Используйте отвертку, которая подходит к шлицам винтов.

Внимание! Использование неправильной отвертки может привести к повреждению винтов.

Советы:

• Откручивайте винты равномерно. Если винтов несколько (обычно 4), откручивайте их поочередно, делая по пол-оборота на каждом. Это поможет избежать перекоса и деформации радиатора. Если винты пронумерованы, следуйте нумерации.
• Будьте аккуратны. Не применяйте излишнюю силу. Если винт не откручивается, попробуйте слегка покачать отверткой или капнуть немного WD-40 на резьбу.
• Сохраняйте винты. Положите их в отдельный контейнер, чтобы не потерять. Запомните, откуда они были выкручены.

Отсоединение шлейфа питания вентилятора

Порядок действий:

1. Найдите разъем шлейфа питания. Обычно он представляет собой тонкий кабель с небольшим разъемом, который подключается к материнской плате. Часто разъем расположен рядом с вентилятором.
2. Осмотрите разъем. Обычно на нем есть небольшая защелка или фиксатор.
3. Аккуратно отсоедините шлейф. Осторожно нажмите на защелку (если она есть) пинцетом или ногтем. Потяните за разъем, а не за кабель, чтобы отсоединить его от материнской платы.

Внимание! Не применяйте силу. Если разъем не отсоединяется, убедитесь, что вы правильно нажали на защелку.

Советы:

• Фотографируйте каждый шаг. Это поможет вам правильно собрать ноутбук.
• Будьте внимательны и терпеливы. Разборка ноутбука требует аккуратности и внимания к деталям.
• После отсоединения шлейфа питания вы можете снять систему охлаждения (радиатор) с процессора и видеокарты. Будьте аккуратны, чтобы не повредить чипы.

После снятия кулера и прочих компонентов системы охлаждения, старую термопасту необходимо удалить с поверхности чипов и радиатора спиртовым раствором (см. ниже). Только после этого можно наносить новую термопасту.

Процесс удаления старой и нанесения новой термопасты

Как тщательно очистить поверхности чипа и радиатора

Порядок действий:

1. Смочите безворсовую салфетку или ватную палочку небольшим количеством изопропилового спирта.
2. Аккуратно протрите поверхность процессора/графического процессора и радиатора, удаляя всю старую термопасту.
3. Если термопаста затвердела, может потребоваться приложить больше усилий или использовать пластиковую лопатку/карту (очень аккуратно!).
4. Продолжайте очистку от старой пасты, пока поверхности не станут идеально чистыми и блестящими, без каких-либо остатков старой термопасты.

Дайте спирту полностью испариться перед нанесением новой термопасты.

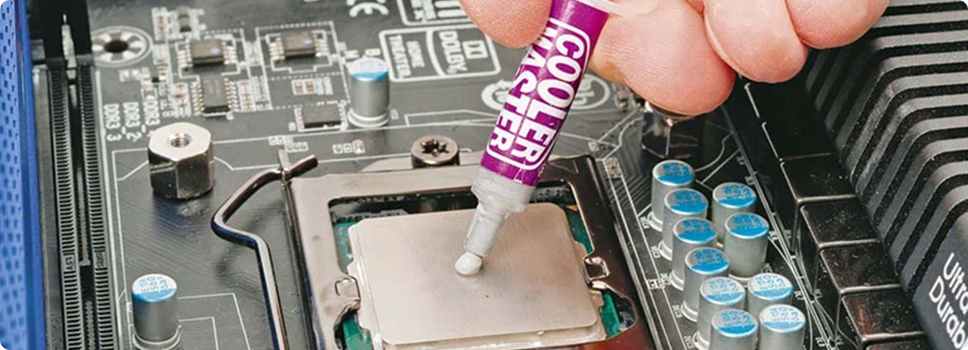

Способы нанесения пасты

Существует несколько способов нанесения термопасты:

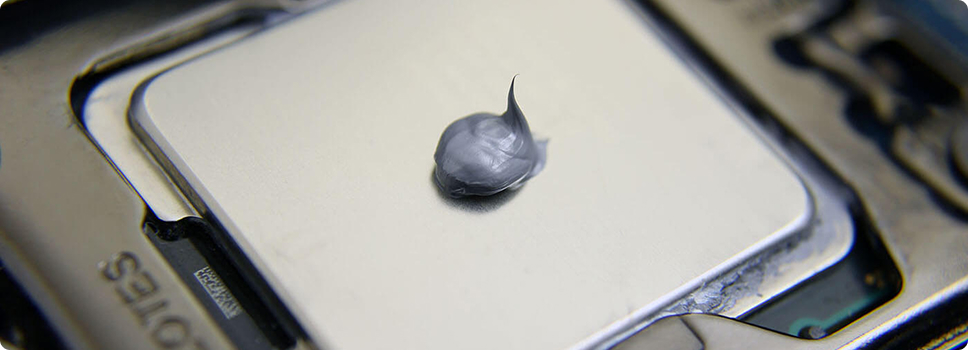

1. Метод нанесения горошиной. Нанесите небольшую каплю (размером с рисовое зерно или маленькую горошину) термопасты в центр чипа. При установке радиатора паста равномерно распределится под давлением. Этот метод хорошо подходит для небольших чипов.
2. Метод размазывания. Нанесите небольшое количество термопасты на чип и равномерно распределите ее тонким слоем с помощью пластиковой лопатки, карты или ватной палочки. Убедитесь, что покрыта вся поверхность чипа. Этот метод хорош для больших чипов с неровной поверхностью.

Какое количество термопасты оптимально

Главное правило – лучше меньше, чем больше. Избыток термопасты может ухудшить теплопроводность. Слой должен быть очень тонким, чтобы заполнить микроскопические неровности на поверхности чипа и радиатора.

Сборка и проверка

Установка системы охлаждения:

1. Аккуратно установите систему охлаждения обратно на процессор.
2. Затяните винты в обратном порядке их откручивания (если они пронумерованы). Затягивайте винты равномерно, не перетягивайте их.
3. Подсоедините провода вентилятора к материнской плате.

Сборка ноутбука:

1. Установите заднюю крышку ноутбука.
2. Закрутите винты.

Проверьте температуру чипа (видеокарта) и процессора с помощью специальных программ мониторинга (см. ниже). Сравните температуры с теми, что были до замены термопасты.

Контрольная проверка температур под нагрузкой

После нанесения новой термопасты и сборки ноутбука необходимо провести контрольную проверку температур под нагрузкой. Это позволит убедиться в эффективности замены и предотвратить возможные проблемы с перегревом.

Для теста температур можно использовать специализированные программы, такие как FurMark для проверки графического процессора и Prime95 для центрального процессора. Важно следить за показаниями температур в течение как минимум 15-20 минут работы под полной нагрузкой. Допустимые значения температур зависят от конкретной модели ноутбука, но обычно считаются критическими показатели выше 90-95°C для CPU и GPU.

Внимание! Если температуры слишком высокие, возможно, вы нанесли слишком мало термопасты или неправильно установили систему охлаждения.

Что делать, если температура не упала

Если после замены термопасты температура ноутбука не упала (или даже поднялась), то это может говорить о нескольких проблемах:

1. Во-первых, возможно, термопаста была нанесена неправильно –в слишком большом количестве, в слишком малом количестве или неравномерно.
2. Во-вторых, могла быть допущена ошибка при сборке системы охлаждения. Например, не до конца затянуты винты, обеспечивающие прижим радиатора к чипу. Также могли быть повреждены термопрокладки.
3. В-третьих, сама система охлаждения может быть забита пылью, препятствующей нормальному отводу тепла.

Необходимо повторно разобрать ноутбук, проверить все компоненты, очистить систему охлаждения и аккуратно нанести новую термопасту. Если проблема сохраняется, возможно, потребуется обратиться к специалисту для диагностики и ремонта.
