Ремонт разъема зарядки ноутбука: как починить гнездо питания

Признаки неисправности разъема

О неисправности разъема зарядки на ноутбуке можно узнать по ряду признаков.

Ноутбук заряжается только в определенном положении кабеля

Это, пожалуй, самый распространенный симптом. Он указывает на то, что внутри разъема есть поврежденные контакты или деформация. Только в конкретном положении кабель находит «правильное» соединение.

Искры, треск при подключении зарядного устройства

Это опасный признак. Искры и треск свидетельствуют о коротком замыкании или плохом контакте, что может привести к повреждению ноутбука и даже к пожару. Немедленно прекратите использование зарядного устройства и обратитесь к специалисту.

Полное отсутствие реакции на зарядку

Не заряжается ноутбук, индикатор зарядки не горит. Это может быть вызвано различными причинами, но неисправный разъем зарядки – одна из наиболее вероятных.

Дополнительные признаки, которые также могут указывать на проблему с разъемом зарядки:

• разъем зарядки болтается;
• зарядное устройство не фиксируется в разъеме должным образом;
• необычный нагрев в области разъема зарядки;
• ноутбук внезапно перестает заряжаться после перемещения или небольшого удара;
• сообщение об ошибке на экране ноутбука, связанное с зарядкой.

Если вы заметили любой из этих признаков, рекомендуется обратиться в сервисный центр для диагностики и ремонта.

Диагностика: разъем, кабель или блок питания?

Если ноутбук не заряжается, то требуется провести диагностику. Нужно проверить разъем, кабель, а также блок питания.

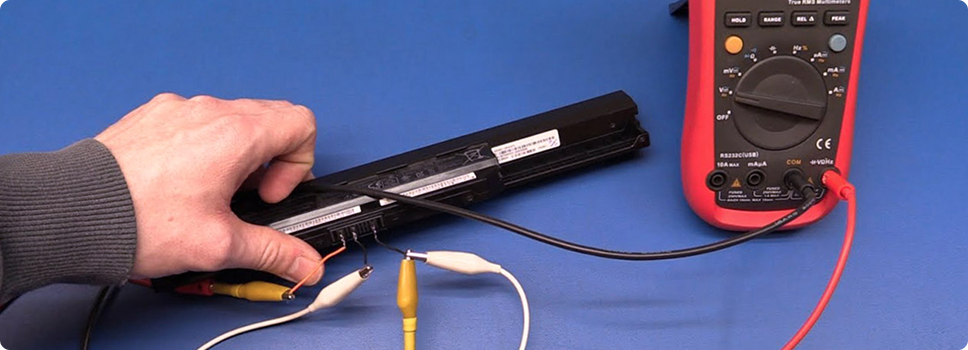

Проверка мультиметром: есть ли напряжение на штекере

Мультиметр для проверки напряжения на штекере используется следующим образом:

1. Установите мультиметр в режим измерения постоянного напряжения (DCV).
2. Подключите щупы мультиметра к контактам штекера блока питания. Убедитесь в правильной полярности (обычно она указана на блоке питания).
3. Измерьте напряжение. Оно должно соответствовать указанному на блоке питания.
4. Если напряжения нет, проблема в блоке питания или кабеле.
5. Проверьте кабель на изгибы, переломы и повреждения. Попробуйте другой заведомо рабочий кабель (если есть возможность).

Если после замены кабеля напряжение появилось, проблема была именно в нем.

Визуальный осмотр разъема на предмет люфта и повреждений

Порядок действий:

1. Внимательно осмотрите разъем зарядки на ноутбуке.
2. Проверьте, нет ли люфта разъема. Аккуратно пошевелите его (в выключенном состоянии ноутбука). Если разъем шатается, это признак того, что он отходит от материнской платы.
3. Осмотрите разъем на наличие потемневших или оплавленных контактов. Это может свидетельствовать о коротком замыкании или перегреве.
4. Проверьте, не застряли ли в разъеме посторонние предметы (пыль, грязь, обломки).

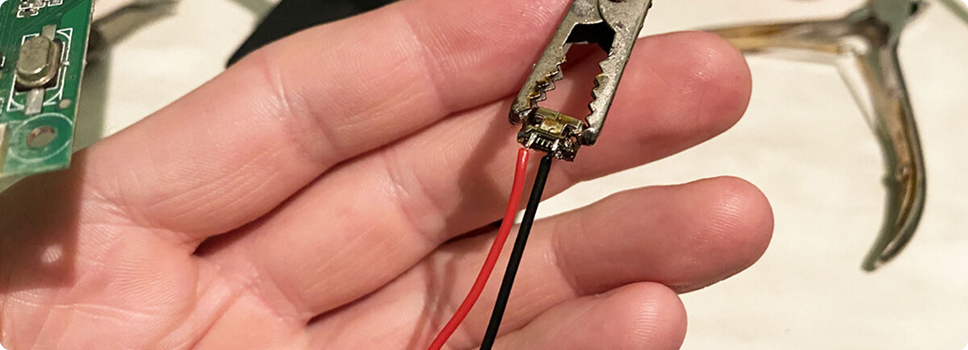

Простой ремонт: пайка контактов разъема

Ремонт гнезда зарядки требует пайки. Далее расскажем о том, как сделать это аккуратно.

Необходимые инструменты и материалы

Вам понадобятся:

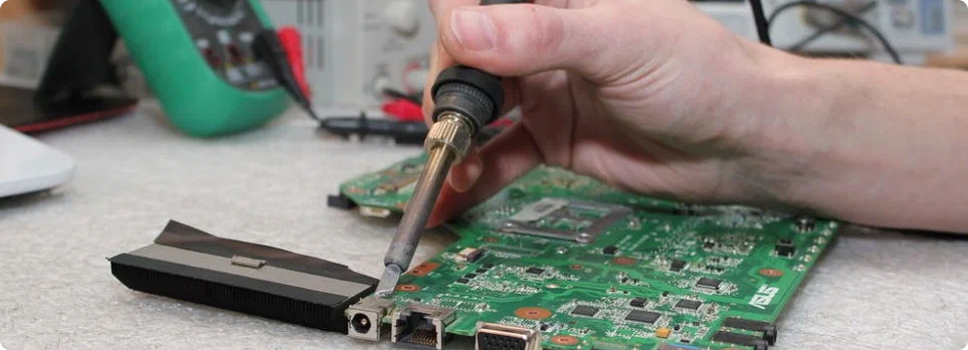

Как аккуратно пропаять отошедшие контакты

Подготовка:

1. Отключите ноутбук от сети и извлеките аккумулятор. Это крайне важно для вашей безопасности и сохранности ноутбука.
2. Разберите ноутбук. Аккуратно разберите ноутбук, чтобы получить доступ к разъему зарядки.

Внимание! Сфотографируйте каждый этап разборки, чтобы потом правильно собрать устройство.

3. Определите поврежденные контакты. Внимательно осмотрите разъем зарядки. Определите, какие именно контакты отошли от платы. Используйте увеличительное стекло, чтобы лучше рассмотреть место пайки.

Подготовка к пайке:

1. Очистите контакты. Удалите остатки старого припоя с контактов разъема и на плате. Используйте оплетку для удаления припоя.
2. Нанесите флюс. Нанесите небольшое количество флюса на контакты разъема и на контактные площадки на плате.

Внимание! Флюс помогает припою лучше растекаться и обеспечивает хорошее соединение.

Пайка:

1. Нагрейте паяльник. Установите температуру паяльника в пределах 300-350°C.
2. Нанесите припой. Поднесите жало паяльника к контакту разъема и одновременно поднесите припой. Припой должен расплавиться и растечься по контакту, образуя аккуратное соединение с контактной площадкой на плате.

Внимание! Не держите паяльник слишком долго на одном месте, чтобы не повредить плату или разъем. Достаточно 2-3 секунд.

3. Повторите для всех контактов. Пропаяйте все отошедшие контакты, убедившись, что припой хорошо соединяет разъем и плату.

Проверка качества пайки:

1. Визуальный осмотр. Внимательно осмотрите все места пайки. Убедитесь, что припой растекся равномерно и образовал гладкое, блестящее соединение. Не должно быть «холодных паек» (матовых, зернистых соединений).
2. Очистка. Удалите остатки флюса с помощью изопропилового спирта и кисточки.
3. Тест мультиметром (опционально). Проверьте целостность соединения между контактами разъема и соответствующими точками на плате с помощью мультиметра.

Сборка и тестирование:

1. Соберите ноутбук. Аккуратно соберите устройство в обратном порядке, следуя сделанным ранее фотографиям.
2. Протестируйте зарядку. Подключите зарядное устройство и убедитесь, что ноутбук заряжается.

Советы:

• Практика. Если вы никогда не паяли, потренируйтесь на ненужной плате или старых электронных компонентах.
• Не спешите. Пайка требует аккуратности и внимания. Не торопитесь, чтобы не допустить ошибок.
• Будьте осторожны. Паяльник горячий, поэтому не касайтесь жала и не допускайте попадания брызг припоя на кожу или в глаза.
• Вентиляция. Работайте в хорошо проветриваемом помещении, чтобы не вдыхать пары припоя и флюса.

Если не уверены в своих силах, то лучше обратитесь к специалисту. Неправильная пайка разъема может привести к серьезным повреждениям ноутбука.

Сложный ремонт: полная замена разъема (DC Jack)

Замена разъема – это более сложная задача, но вполне выполнимая. Требуется внимательно подойти к процессу. Если не уверены, что справитесь, то лучше поручите ремонт мастеру.

Как выпарить старый разъем

Необходимые инструменты и материалы:

• Новый разъем DC Jack. Обязательно убедитесь, что он полностью совместим с вашей моделью ноутбука.
• Термовоздушная паяльная станция или фен для пайки. Для выпаивания старого разъема. Если нет станции, можно использовать мощный фен, но это сложнее и увеличивает риск повреждения платы.
• Материалы для защиты платы. Жаростойкий скотч, фольга, термостойкие прокладки для защиты близлежащих компонентов от перегрева.

Как выпаять старый разъем

Подготовка:

1. Убедитесь, что ноутбук отключен от сети, а аккумулятор извлечен.
2. Полностью разберите ноутбук, чтобы получить доступ к материнской плате с разъемом.
3. Защитите окружающие компоненты. Заклейте жаростойким скотчем или закройте фольгой все близлежащие компоненты на плате, чтобы защитить их от перегрева. Особенно внимательно отнеситесь к пластиковым деталям, которые могут расплавиться.
4. Нанесите флюс. Обильно нанесите флюс на контакты разъема с обеих сторон платы (если разъем сквозной). Флюс поможет припою расплавиться и облегчит выпаивание.

Выпаивание разъема:

1. Используйте термовоздушную паяльную станцию, установив температуру в пределах 350-400°C.
2. Установите поток воздуха на средний уровень (не слишком сильный, чтобы не сдуть мелкие компоненты).
3. Равномерно прогревайте разъем со всех сторон, круговыми движениями.
4. Как только припой расплавится, аккуратно подденьте разъем пинцетом и снимите его с платы.

Внимание! Не применяйте силу. Если разъем не снимается легко, продолжайте прогревать.

Использование фена для пайки (более рискованно):

1. Установите фен на среднюю мощность и температуру.
2. Равномерно прогревайте разъем и плату вокруг него, стараясь не перегревать отдельные участки. Будьте очень осторожны, чтобы не повредить близлежащие компоненты.
3. Когда припой расплавится, аккуратно подденьте разъем пинцетом и снимите его.

Если разъем припаян через отверстия:

1. Поочередно нагревайте каждый вывод разъема с обратной стороны платы и одновременно выталкивайте его пинцетом или отверткой.
2. Используйте оплетку для удаления припоя, чтобы очистить отверстия.

Очистка контактных площадок:

1. Удалите остатки припоя. После удаления старого разъема очистите контактные площадки на плате от остатков припоя с помощью оплетки для удаления припоя.
2. Очистите от флюса. Тщательно очистите плату и контактные площадки от остатков флюса с помощью изопропилового спирта и кисточки (или ватной палочки).

Как правильно установить и припаять новый разъем

Установка разъема:

1. Выровняйте разъем. Аккуратно установите новый разъем на контактные площадки, убедившись, что все контакты правильно выровнены и входят в соответствующие отверстия (если разъем сквозной).
2. Обеспечьте фиксацию. Закрепите разъем на плате с помощью жаростойкого скотча или небольшого количества термостойкого клея, чтобы он не смещался во время пайки.

Пайка разъема:

1. Нанесите флюс. Нанесите небольшое количество флюса на контакты разъема и контактные площадки на плате.
2. Припаяйте контакты (поочередно). Нагрейте паяльником контакт разъема и контактную площадку на плате.
3. Поднесите припой и дайте ему расплавиться, образуя прочное соединение.
4. Убедитесь, что припой хорошо растекся и полностью покрыл контакт.
5. Повторите для всех контактов.

Если разъем сквозной:

1. Пропустите выводы разъема через отверстия в плате.
2. Нагрейте место соединения вывода и контактной площадки с обратной стороны платы и подайте припой.
3. Обрежьте лишнюю длину выводов.

Внимание! Если у разъема есть металлический корпус, припаяйте его к соответствующим площадкам на плате для дополнительной прочности.

Проверка качества пайки:

1. Визуальный осмотр. Внимательно осмотрите все места пайки. Убедитесь, что припой растекся равномерно и образовал гладкое, блестящее соединение. Не должно быть «холодных паек». Проверьте, нет ли коротких замыканий между контактами.
2. Очистка. Удалите остатки флюса с помощью изопропилового спирта и кисточки (или ватной палочки).
3. Тест мультиметром. Проверьте целостность соединения между контактами разъема и соответствующими точками на плате с помощью мультиметра.

Сборка и тестирование:

1. Соберите ноутбук. Аккуратно соберите ноутбук в обратном порядке, следуя сделанным ранее фотографиям.
2. Протестируйте зарядку. Подключите зарядное устройство и убедитесь, что ноутбук заряжается.

Рекомендации:

• Перед выпаиванием. Посмотрите видеоролики на YouTube с заменой разъема DC Jack на ноутбуках. Это поможет вам лучше понять процесс и избежать ошибок. Поищите видео именно для вашей модели ноутбука, если это возможно.
• Фотографируйте каждый этап. Обязательно фотографируйте каждый этап разборки, чтобы потом правильно собрать ноутбук.
• Не торопитесь. Замена разъема требует аккуратности и терпения. В спешке можно повредить плату или другие компоненты.
• Термовоздушная станция. Настоятельно рекомендуется использовать термовоздушную паяльную станцию для выпаивания старого разъема. Это значительно упрощает процесс и снижает риск повреждения платы.

Если вы не уверены в своих силах, лучше обратитесь к профессионалу. Неправильная замена разъема может привести к серьезным повреждениям ноутбука. Особенно если плата питания многослойная.

Когда виновата материнская плата?

Вы обнаружили, что ваш ноутбук перестал заряжаться? Подозрения сразу же падают на разъем зарядки. Прежде чем делать поспешные выводы и менять его, стоит рассмотреть худший сценарий: неисправность материнской платы.

Проверка обвязки разъема: предохранители, диоды

Прежде чем грешить на материнскую плату целиком, необходимо тщательно проверить обвязку разъема зарядки. Это включает в себя предохранители и диоды, расположенные непосредственно рядом с разъемом.

• Предохранители могут перегореть, защищая более чувствительные компоненты от скачков напряжения.
• Неисправные диоды могут блокировать или искажать ток зарядки.

Используйте мультиметр для проверки целостности предохранителей и правильной работы диодов. Часто проблема кроется именно в этих мелких компонентах. Их замена может быстро вернуть ноутбук к жизни.

Замена контроллера заряда (Charging IC)

Если обвязка разъема в порядке, следующей подозреваемой становится микросхема контроллера заряда (Charging IC). Она отвечает за управление процессом зарядки аккумулятора. Микросхема регулирует напряжение и ток, обеспечивает защиту от перезаряда и короткого замыкания.

Выход из строя контроллера заряда часто происходит из-за перегрева, скачков напряжения или физического износа. Замена этого элемента требует специальных навыков и оборудования, поэтому лучше доверить ее профессионалам. Сложность заключается в том, что контроллер заряда может быть интегрирован в материнскую плату, поэтому его замена потребует аккуратной пайки и правильного выбора аналога.

Если после замены контроллера заряда проблема не исчезла, велика вероятность более серьезной неисправности материнской платы. Требуется глубокая диагностика.

Если нет навыков пайки: обращение в сервис

Если вы не имеете опыта в пайке и работе с электронными компонентами, не пытайтесь самостоятельно ремонтировать разъем. Неумелые действия могут привести к еще большим повреждениям и, в конечном итоге, к более дорогостоящему ремонту.

Оптимальным решением будет обращение в сервисный центр. Квалифицированные специалисты проведут диагностику, определят степень повреждения разъема и предложат варианты ремонта. Как правило, это либо замена разъема на новый, либо восстановление поврежденного.
